شیشه و کرتین وال + پنلهای کامپوزیت آلومینیوم

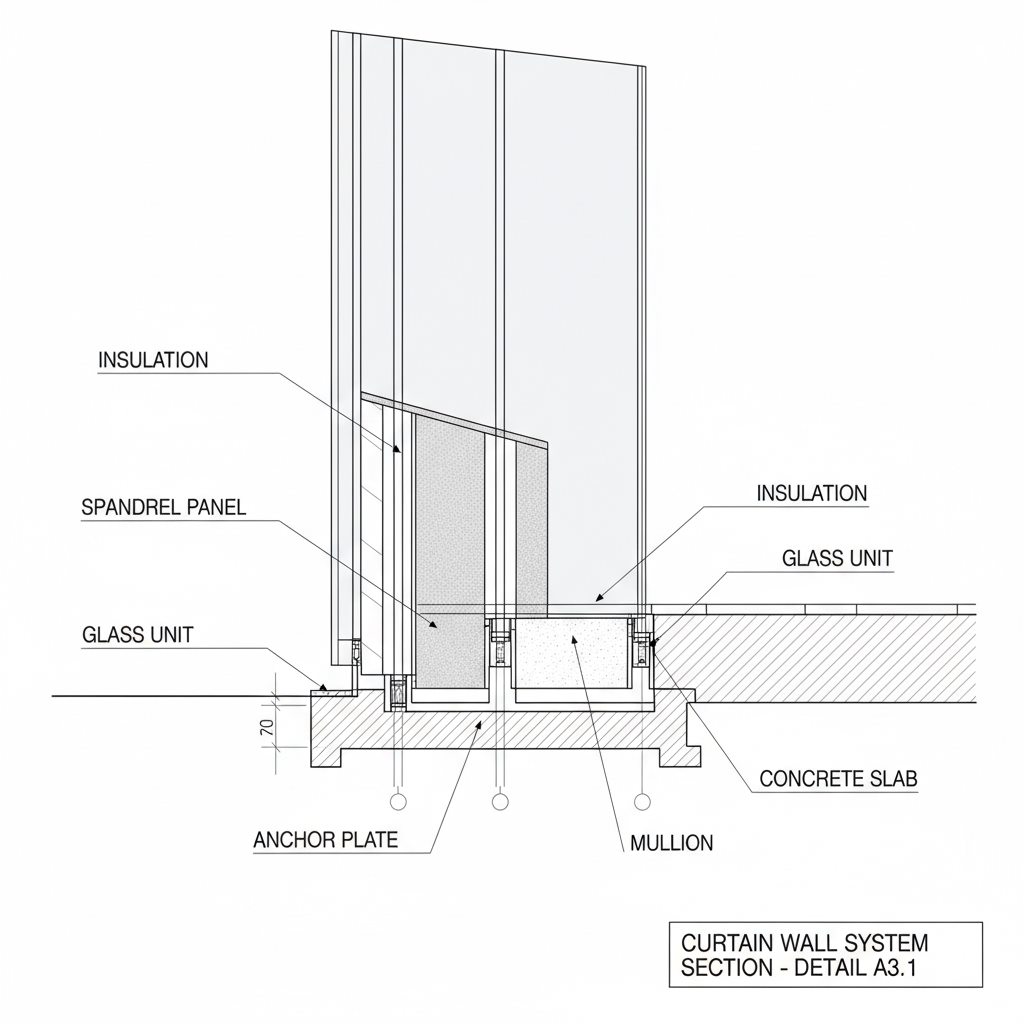

کرتین وال در واقع به سیستمی از نما اطلاق میشود که وزن خود را تحمل میکند و بار ساختاری ساختمان را روی خود نمیگیرد. این سیستم مانند پردهای (به همین دلیل به آن curtain یا پرده میگویند) از شیشه و فلز است که به اسکلت ساختمان متصل میشود.

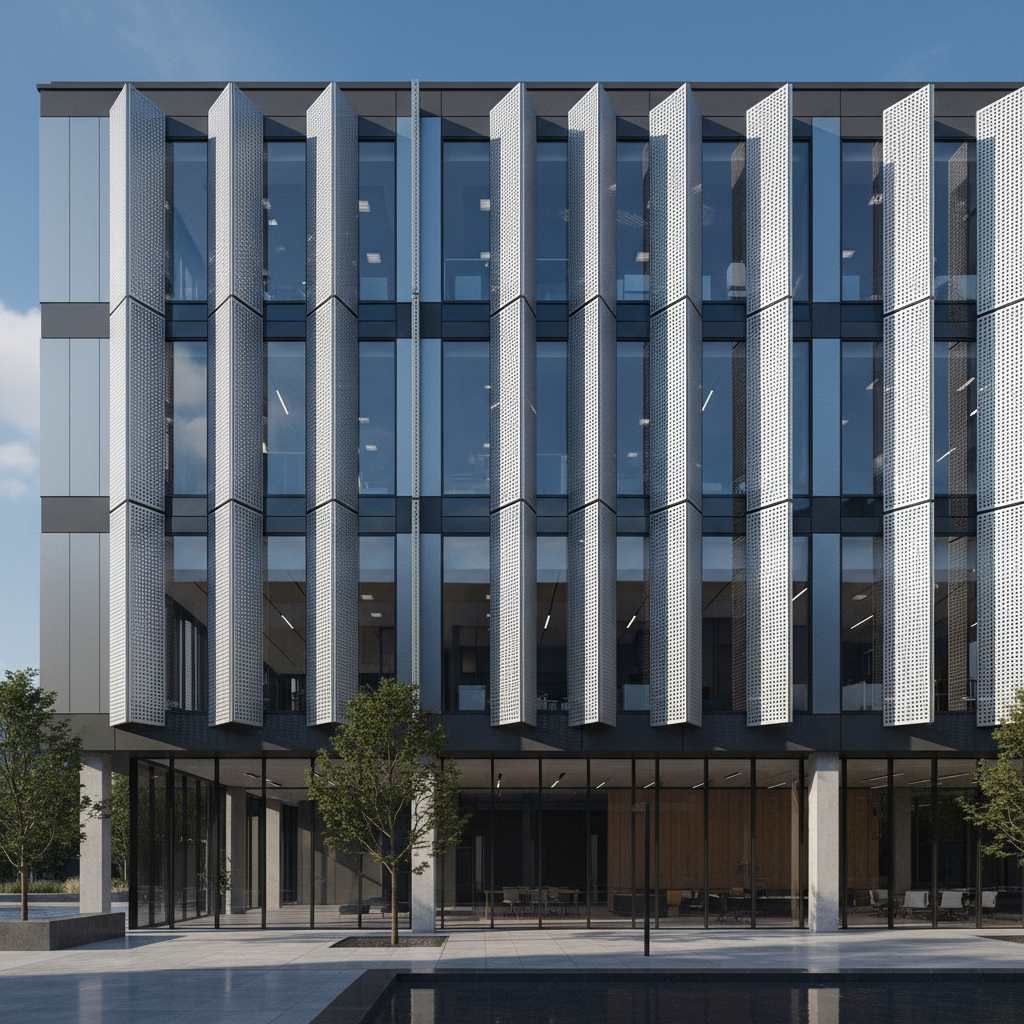

چرا کرتین وال در معماری مدرن پیشتاز است؟
بر اساس تحقیقات Building Science Corporation، سیستمهای کرتین وال با شیشههای عایق مدرن میتوانند به مقدار R-value حدود ۳ تا ۴ برسند. اگرچه این عدد در مقایسه با دیوارهای معمولی کم است، اما با پیشرفتهای جدید در تکنولوژی شیشه، این محدودیت بهطور قابل توجهی کاهش یافته است.
مزایای کرتین وال شیشهای:
۱. نور طبیعی و ارتباط بصری تحقیقات Guardian Glass نشان میدهند که سطوح شیشهای وسیع اجازه میدهند که نور طبیعی فراوانی به داخل ساختمان نفوذ کند. در یکی از پروژههایی که در تهران انجام دادیم، ساختمان اداری با نمای کرتین وال، هزینه روشنایی روزانه را تا ۴۰٪ کاهش داد. کارکنان گزارش میدادند که احساس بهتری نسبت به فضای کاری دارند و خستگی چشم کمتری تجربه میکنند.
۲. زیبایی شناسی و هویت بصری کرتین والها امکان طراحیهای بینهایت را فراهم میکنند. از شیشههای شفاف گرفته تا رنگی، آینهای، یا حتی شیشههای با نقش و نگار، هر طراحی قابل اجراست.
۳. کاهش وزن ساختار بر اساس مطالعات Senhong Glass، کرتین والها تقریباً یک دوازدهم وزن دیوارهای آجری دارند. این ویژگی بهخصوص در ساختمانهای بلند بسیار مهم است و میتواند هزینه فونداسیون و اسکلت فلزی را کاهش دهد.
۴. انعطافپذیری طراحی یکی از مزایای بزرگ کرتین وال این است که میتواند بهراحتی در طراحیهای پیچیده و منحنی استفاده شود. در پروژه برج میلاد، از این سیستم برای ایجاد نمایی دینامیک و مدرن استفاده شد.
چالشها و راهحلهای عملی
مشکل پلهای حرارتی (Thermal Bridging) تحقیقات Payette در سال ۲۰۱۴ نشان دادند که قابهای فلزی کرتین وال میتوانند پلهای حرارتی ایجاد کنند که تا ۷۰٪ عملکرد عایقی را کاهش میدهند. راهحل این مشکل استفاده از برکهای حرارتی (Thermal Break) در قابهای آلومینیومی است. این برکها معمولاً از نایلون تقویتشده با پلیاستر ساخته میشوند و ضخامتی بین ۶ تا ۲۵ میلیمتر دارند.
هزینه بالای اولیه کرتین وال یکی از گرانترین سیستمهای نماسازی است. هزینه هر متر مربع میتواند از ۳ تا ۱۰ برابر یک نمای معمولی باشد. اما در بلندمدت، این هزینه با کاهش مصرف انرژی و دوام بالا جبران میشود.

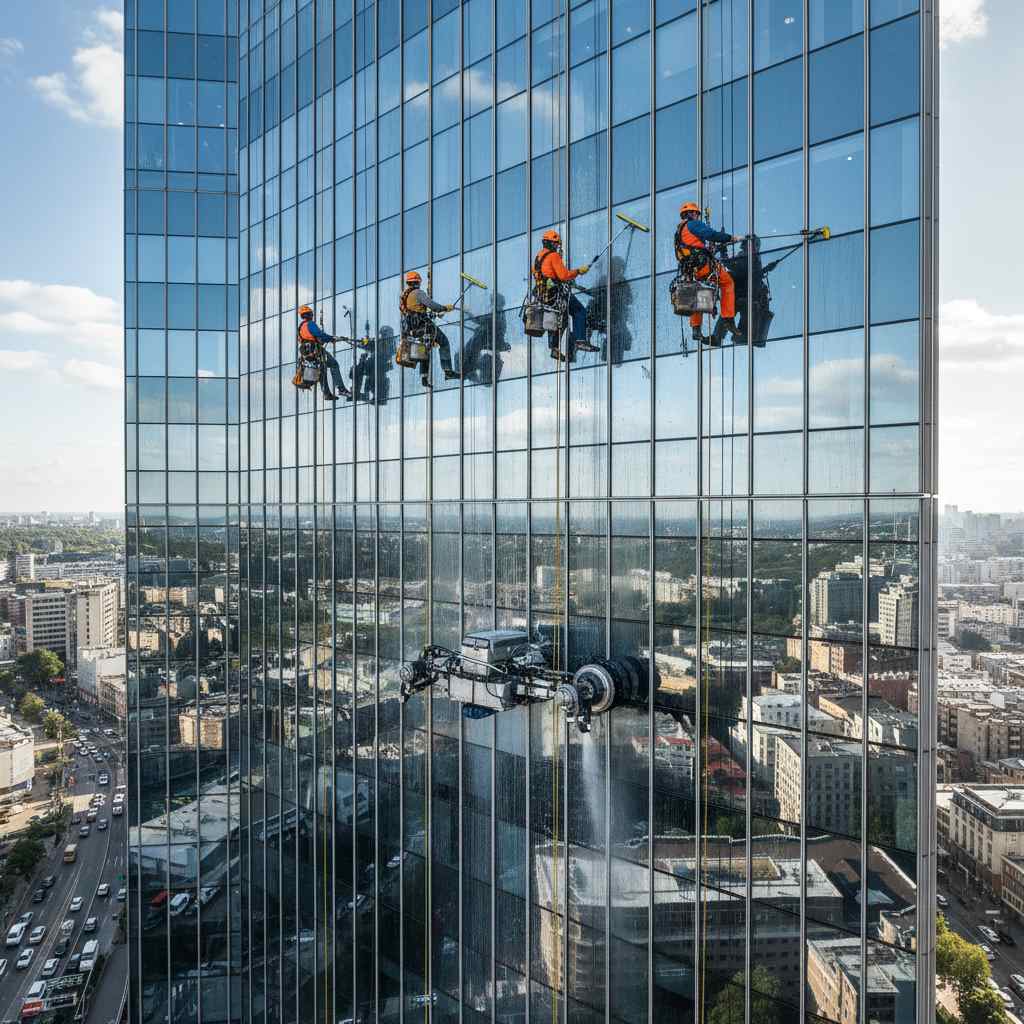

نگهداری و تمیز کردن تمیز کردن نماهای شیشهای بلند میتواند چالشبرانگیز باشد. در پروژههای بلند، باید سیستمهای تمیزکاری ویژه مانند باسکتهای معلق یا سیستمهای رباتیک در نظر گرفته شود.

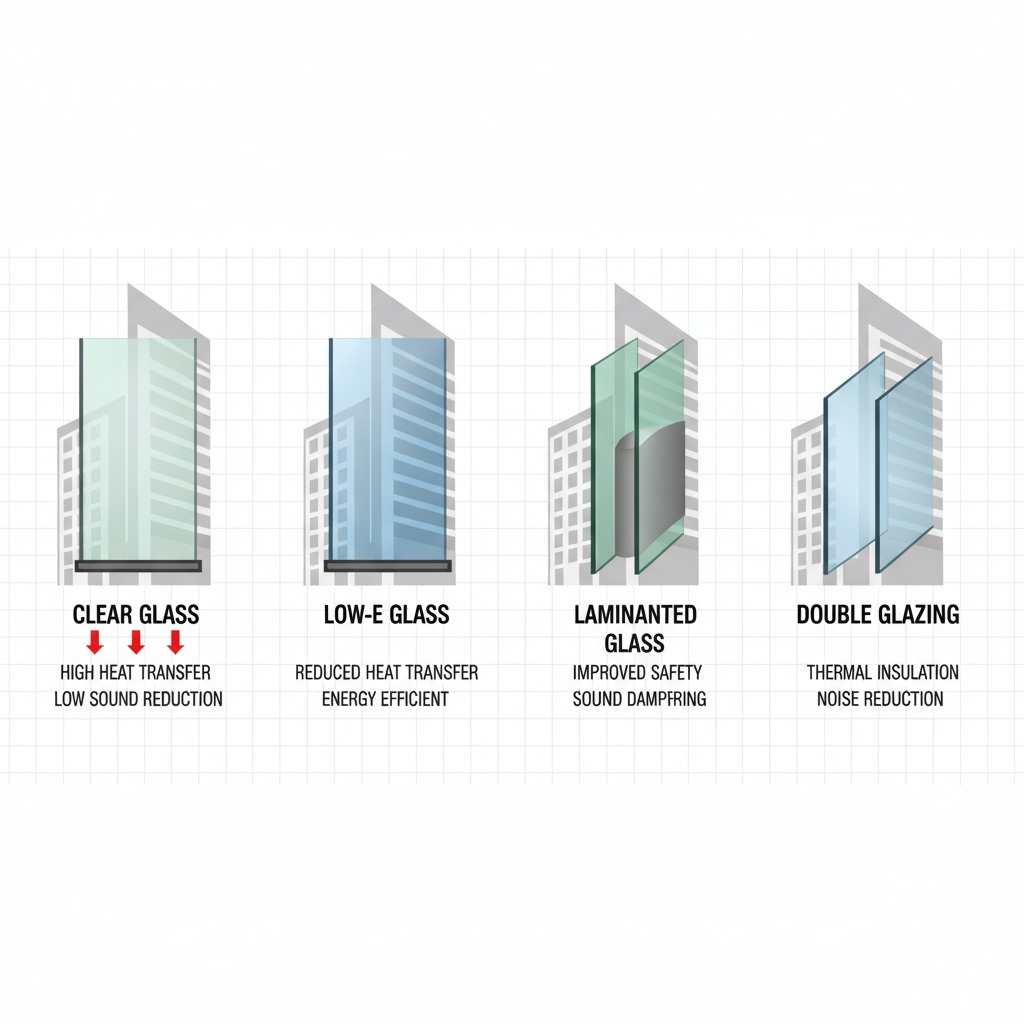

انواع شیشه مورد استفاده
بر اساس تحقیقات Outscape Kurir، شیشههای مختلفی در کرتین وال استفاده میشوند:
شیشههای Low-E (کمگسیل) این شیشهها دارای پوششهای میکروسکوپی هستند که حرارت را منعکس میکنند اما نور را عبور میدهند. در آبوهوای گرم ایران، استفاده از شیشههای Low-E میتواند هزینه تهویه را تا ۳۵٪ کاهش دهد.
شیشههای دوجداره و سهجداره (IGU) واحدهای شیشهای عایق شامل دو یا سه لایه شیشه با فاصله هوا یا گاز آرگون هستند. این سیستم عملکرد حرارتی را بهطور چشمگیری بهبود میبخشد.
شیشههای لمینت برای امنیت بیشتر، شیشههای لمینت که شامل لایههای چندگانه با فیلم پلیمری بینابینی هستند، استفاده میشوند. در صورت شکستن، شیشه متلاشی نمیشود.
توصیههای عملی برای استفاده از کرتین وال
از تجربه شخصی میتوانم بگویم که در شرایط اقلیمی ایران:
- برای اقلیم گرم و خشک (مثل تهران، کرج، اصفهان): استفاده از شیشههای Low-E با ضریب SHGC پایین (کمتر از ۰.۴) برای کاهش گرمای ورودی
- برای اقلیم مرطوب (مثل شمال ایران): استفاده از شیشههای دوجداره با گاز آرگون برای جلوگیری از تشکیل رطوبت
- برای نماهای جنوبی: نصب سیستمهای سایهبان خارجی یا استفاده از شیشههای با پوشش کنترل خورشید
متریال دوم: پنلهای کامپوزیت آلومینیوم (ACP - Aluminum Composite Panels)

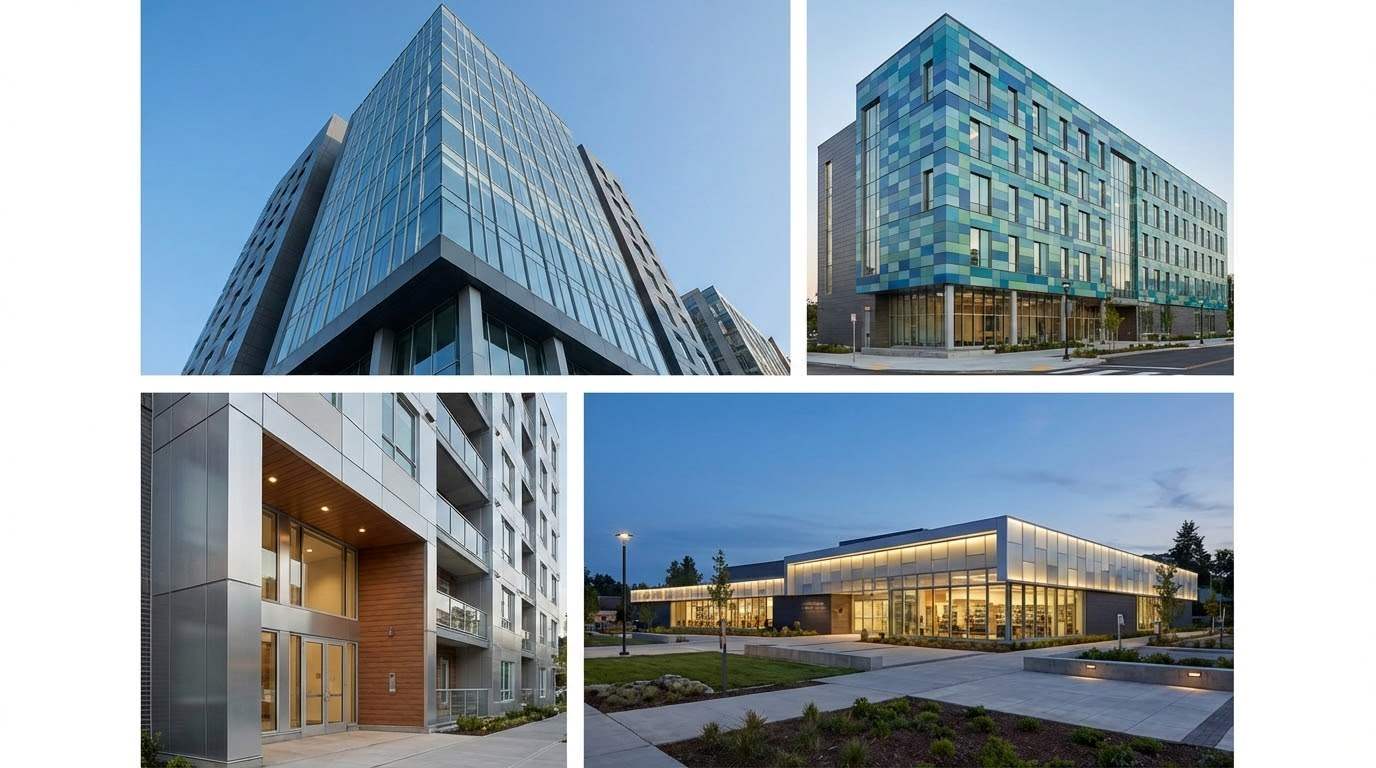

از تابلوهای تبلیغاتی تا نماهای معماری
پنلهای کامپوزیت آلومینیوم داستان جالبی دارند. این ماده در سال ۱۹۶۴ توسط شرکت ۳A Composites به همراه BASF برای استفاده در تابلوهای تبلیغاتی ابداع شد. اما زیبایی، انعطافپذیری و سبکی آن باعث شد که بهسرعت در صنعت ساختمانسازی جای خود را باز کند.
یادم میآید اولین پروژهای که با ACP کار کردم، یک ساختمان تجاری در ستارخان تهران بود. کارفرما میخواست نمایی مدرن و جذاب با بودجه محدود. پنلهای کامپوزیت آلومینیوم دقیقاً چیزی بودند که به آن نیاز داشتیم. در کمتر از دو ماه، یک نمای زیبا و یکپارچه اجرا شد که تا امروز هم پس از ۸ سال، کیفیت خود را حفظ کرده است.

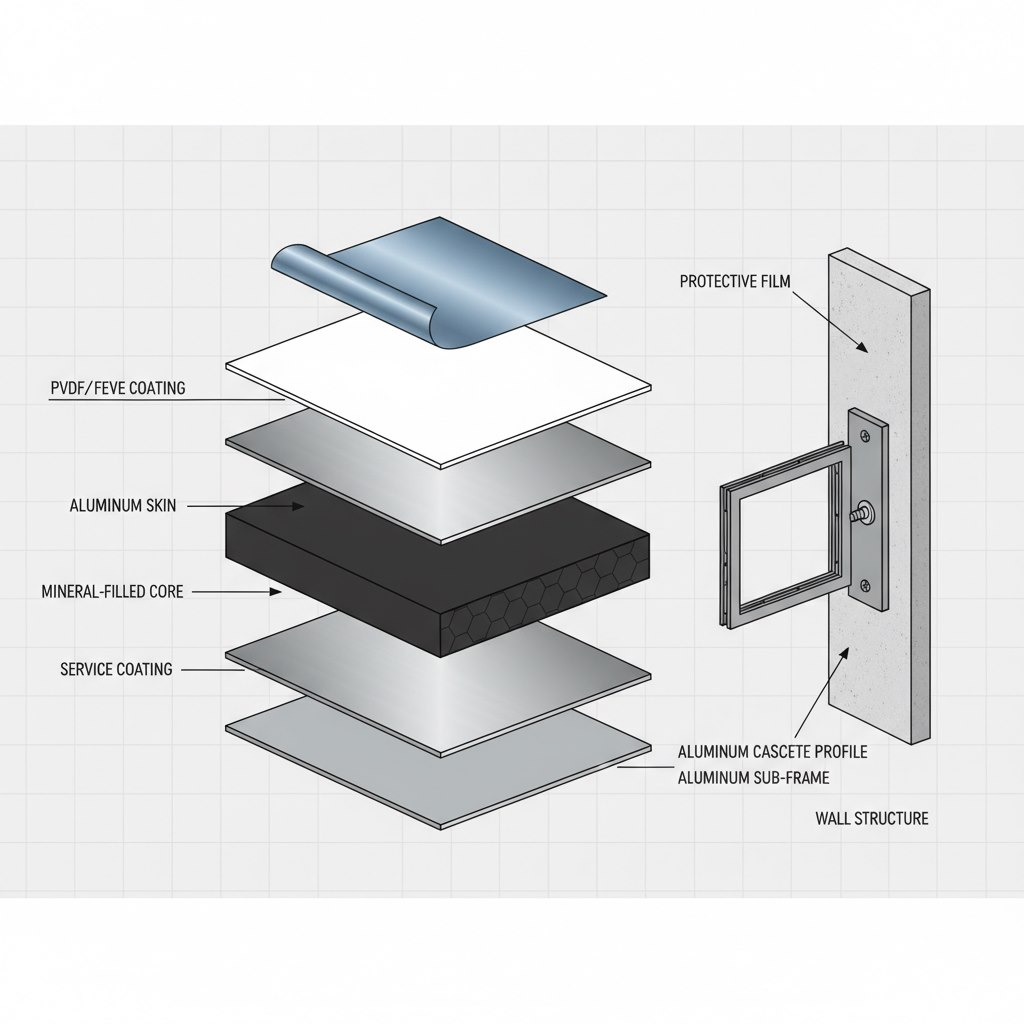

ساختار و اجزای ACP
پنل کامپوزیت آلومینیوم مانند یک ساندویچ است: دو ورق نازک آلومینیوم (معمولاً ۰.۳ تا ۰.۵ میلیمتر) که به یک هسته غیرآلومینیومی (معمولاً پلیاتیلن یا مواد مقاوم در برابر آتش) چسبانده شدهاند. کل ضخامت پنل معمولاً ۴ تا ۶ میلیمتر است.
مزایای پنلهای کامپوزیت آلومینیوم
۱. نسبت استحکام به وزن عالی بر اساس مطالعات Dream Civil، پنلهای ACP بسیار سبک هستند اما در عین حال استحکام بالایی دارند. این ویژگی باعث میشود نصب آنها سریع و هزینه نیروی کار کمتر باشد.
۲. انعطافپذیری طراحی یکی از ویژگیهای منحصر به فرد ACP، قابلیت خمش و شکلدهی آن است. میتوانید با این پنلها نماهای منحنی، گوشههای گرد، و طراحیهای پیچیده ایجاد کنید که با مواد دیگر تقریباً غیرممکن است.

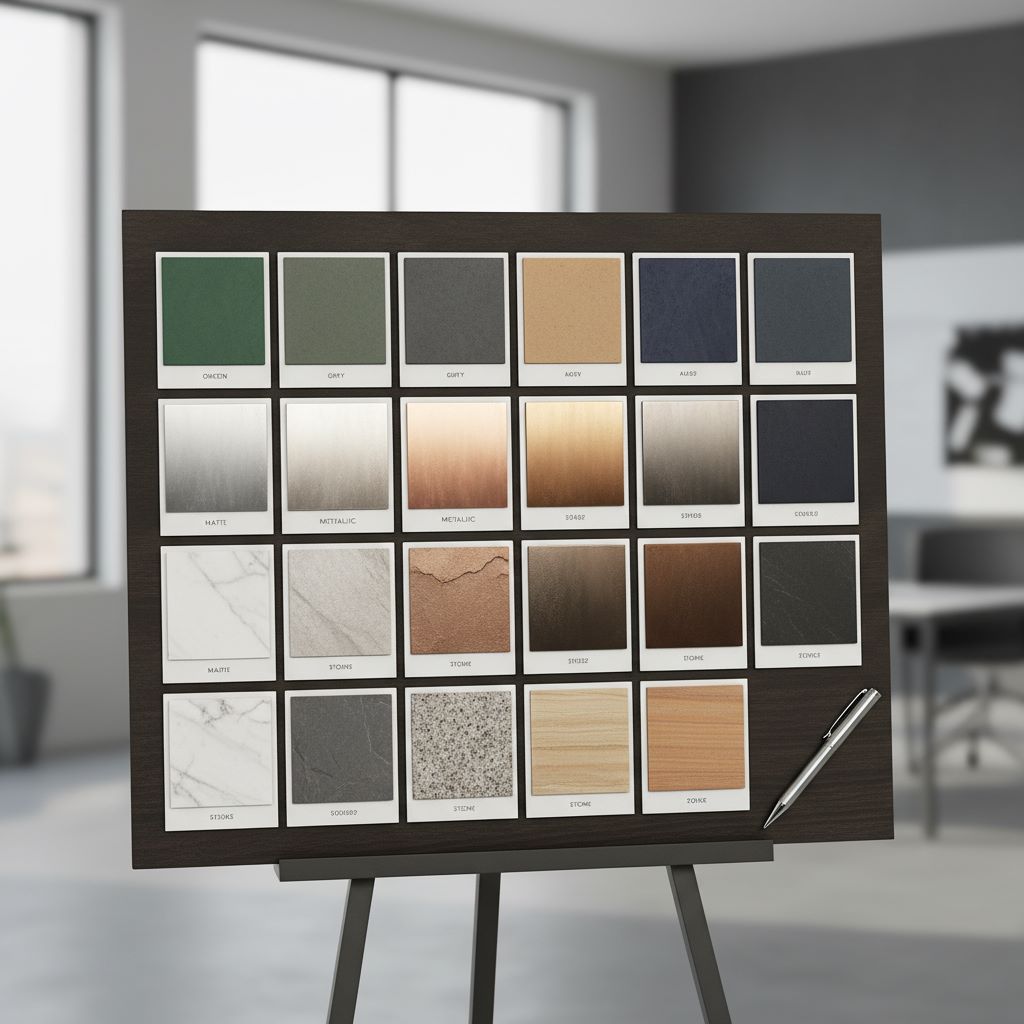

۳. تنوع رنگ و بافت پنلهای کامپوزیت در بیش از ۴۰ رنگ مختلف و با بافتهای متنوع (ساده، براق، مات، فلزی، چوب، سنگ و...) در دسترس هستند. در یکی از پروژهها، از پنلهایی با بافت چوب استفاده کردیم که واقعاً شگفتانگیز بود - از نزدیک هم تفاوت با چوب واقعی به سختی قابل تشخیص بود.
۴. مقرون به صرفه بودن بر اساس گزارش Viva ACP، پنلهای کامپوزیت هزینه نمای ساختمان را بهطور قابل توجهی کاهش میدهند. در حالی که یک متر مربع نمای سنگ ممکن است ۵۰۰ هزار تومان هزینه داشته باشد، یک متر ACP با کیفیت خوب حدود ۱۵۰ تا ۲۵۰ هزار تومان قیمت دارد.
۵. نگهداری آسان پوشش PVDF (پلیوینیلیدن فلوراید) روی پنلها باعث میشود که در برابر آلودگی، UV و شرایط جوی مقاوم باشند و به راحتی قابل تمیز کردن باشند.
۶. دوستدار محیط زیست بر اساس تحقیقات Alumtechbond، پنلهای ACP تا ۸۵٪ از مواد بازیافتی آلومینیوم ساخته میشوند و خود نیز ۱۰۰٪ قابل بازیافت هستند.
چالشها و نکات ایمنی

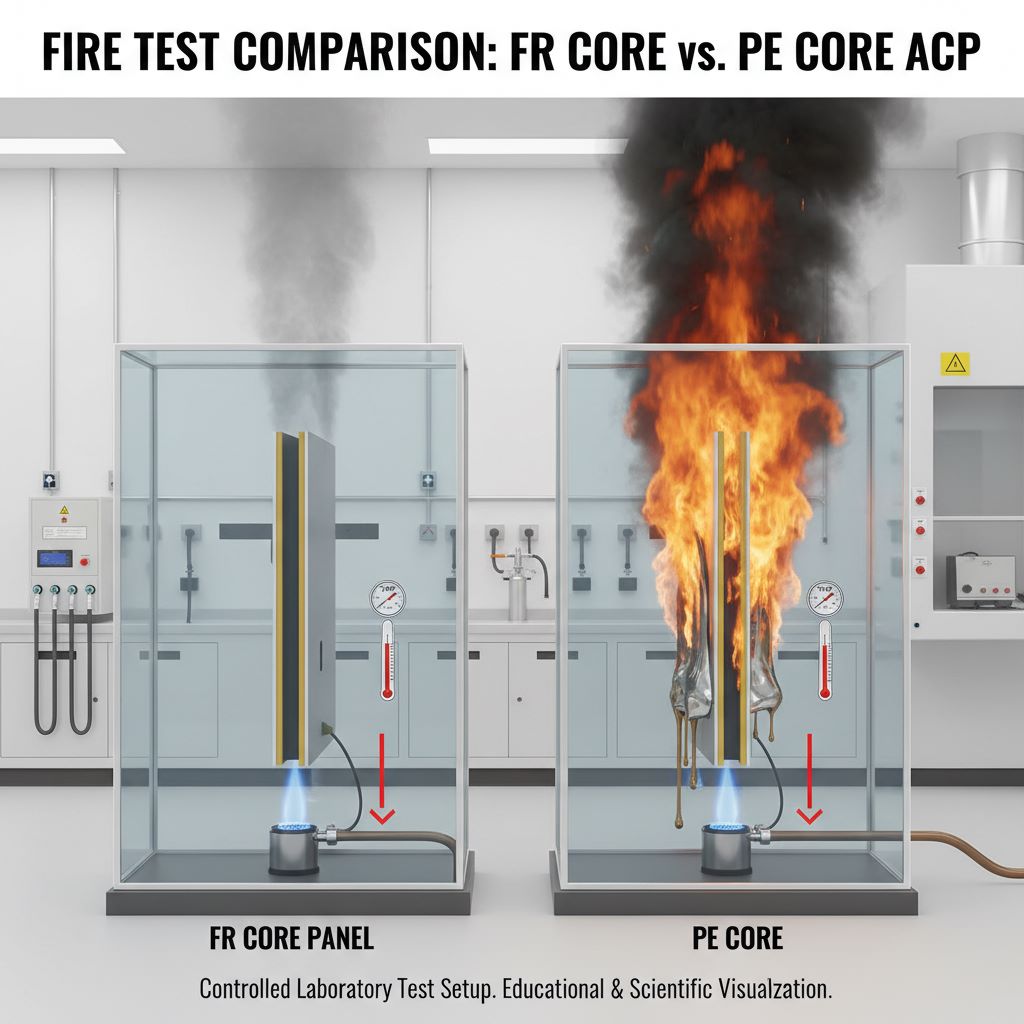

مسئله مقاومت در برابر آتش بزرگترین چالش پنلهای کامپوزیت، مسئله ایمنی آتش است. در اوایل، پنلهای ACP با هسته پلیاتیلن محض (PE) ساخته میشدند که بسیار قابل اشتعال بودند. حادثه آتشسوزی برج گرنفل در لندن در سال ۲۰۱۷ نشان داد که این مواد در ساختمانهای بلند چقدر خطرناک هستند.
خوشبختانه، صنعت به سرعت واکنش نشان داد و پنلهای جدید با هستههای مقاوم در برابر آتش (FR - Fire Retardant) توسعه یافتند. این پنلها معمولاً شامل مواد معدنی مانند هیدروکسید منیزیم هستند و میتوانند رتبههای آتشسوزی بالایی مانند کلاس A یا B دریافت کنند.
توصیه مهم: هرگز از پنلهای ACP با هسته PE در ساختمانهای بالاتر از ۳ طبقه استفاده نکنید. همیشه گواهینامه ایمنی آتش را از فروشنده بخواهید.
مشکل نفوذ آب اگر درزها بهدرستی آببند نشوند، آب میتواند به پشت پنلها نفوذ کرده و مشکلاتی ایجاد کند. در یکی از پروژههایی که بازبینی کردیم، به دلیل استفاده از سیلیکون نامرغوب، آب نفوذ کرده و باعث زنگ زدگی سازه پشت پنلها شده بود.
راهحل: استفاده از سیلیکون ساختمانی با کیفیت بالا (ترجیحاً محصولات DOW)، نصب صحیح با رعایت فاصله انبساط، و طراحی مناسب زهکشی.
انواع پنلهای کامپوزیت
بر اساس تحقیقات RTF (Rethinking The Future)، انواع اصلی پنلهای ACP عبارتند از:
پنلهای مقاوم در برابر آتش (Fire-Rated) با هسته مقاوم در برابر آتش، مناسب برای ساختمانهای بلند و پروژههای با الزامات ایمنی بالا.
پنلهای غیرمقاوم در برابر آتش (Non-Fire-Rated) با هسته پلیمری، مناسب برای ساختمانهای کوتاه و کاربردهای داخلی.
پنلهای خودتمیزشونده (Self-Cleaning) دارای پوشش لیتوفوبیک و هیدروفوبیک، مناسب برای مناطق آلوده، ساختمانهای صنعتی و نواحی ساحلی.
پنلهای آنتیباکتریال برای بیمارستانها و مراکز بهداشتی.
روشهای نصب ACP
بر اساس مطالعات RTF، روشهای مختلف نصب پنلهای کامپوزیت شامل:
۱. روش Stick System متداولترین روش که در آن پنلها به زیرسازه فلزی با استفاده از براکتها و پیچ متصل میشوند.
۲. روش Cassette System پنلها به صورت قابهای سینی مانند به هم وصل میشوند که آببندی بهتری دارد.
۳. روش Hung System پنلها از زیرسازه آویزان میشوند که فضا برای انبساط و انقباض فراهم میکند.
توصیههای عملی برای استفاده از ACP
برای اقلیم گرم و آفتابی (مثل جنوب ایران): استفاده از رنگهای روشن با پوشش PVDF برای کاهش جذب حرارت
برای مناطق ساحلی (خلیج فارس، دریای خزر): حتماً از پنلهای با پوشش ضدخورندگی استفاده کنید
برای شهرهای آلوده (تهران، کرج): پنلهای خودتمیزشونده میتوانند هزینه نگهداری را کاهش دهند
برای ساختمانهای بلند: فقط از پنلهای FR با گواهینامه معتبر استفاده کنید

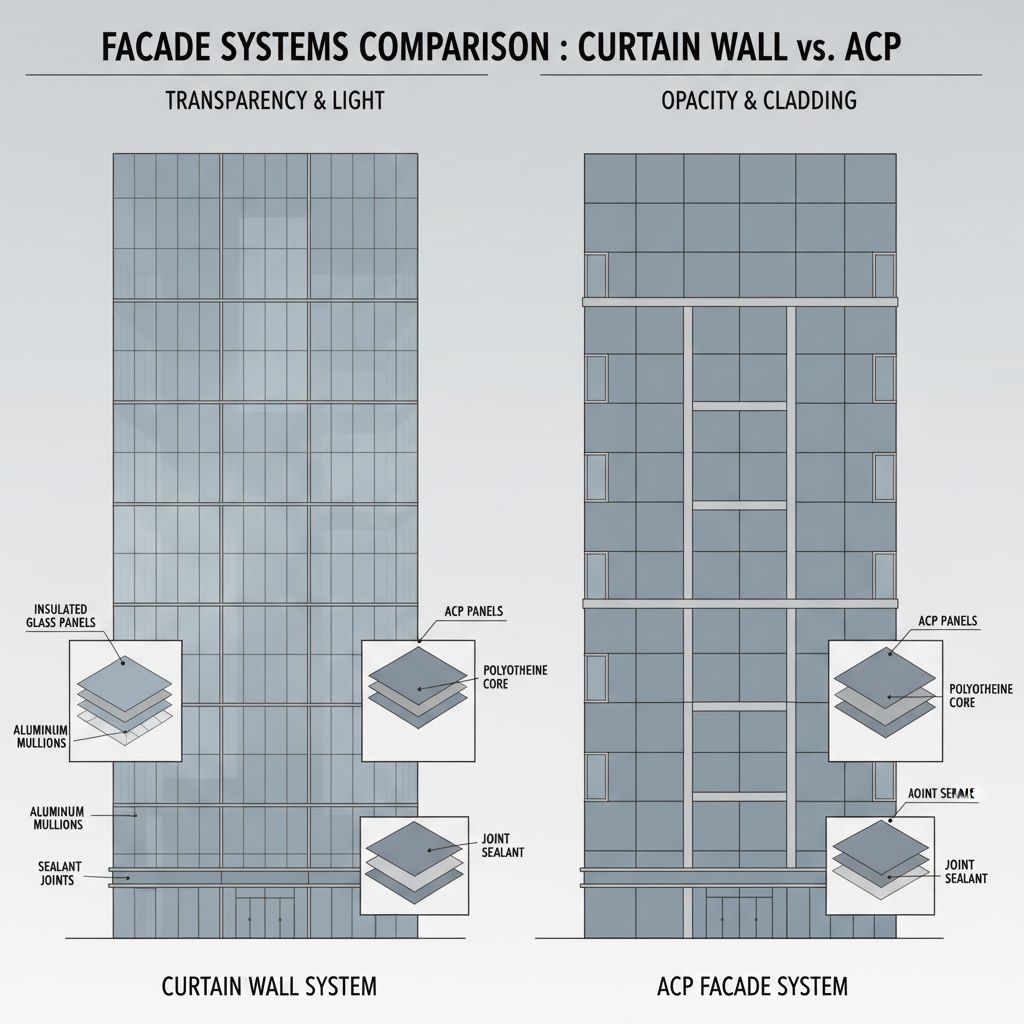

مقایسه سریع: کرتین وال در مقابل ACP
| معیار | کرتین وال شیشهای | پنل کامپوزیت آلومینیوم |
|---|---|---|
| هزینه | بسیار بالا (۸۰۰-۲۰۰۰ هزار تومان/متر) | متوسط (۱۵۰-۳۰۰ هزار تومان/متر) |
| نور طبیعی | عالی | محدود |
| عایق حرارتی | خوب (با شیشههای مناسب) | متوسط |
| انعطاف طراحی | محدود | بسیار بالا |
| سرعت نصب | کند | سریع |
| نگهداری | نیاز به تمیزکاری مکرر | کم |
| وزن | سبک | بسیار سبک |
| عمر مفید | ۳۰-۴۰ سال | ۲۰-۳۰ سال |
در بخش بعدی، با سه متریال دیگر آشنا خواهیم شد: سنگ طبیعی، سرامیک و تراورتن، و فایبر سمنت. هر کدام دنیای خاص خود را دارند!
MESA FORM | مسافرم - مشاور شما در انتخاب بهترین متریال
منابع علمی:
کرتین وال:
- Building Science Corporation. (2016). "BSD-006: Can Highly Glazed Building Façades Be Green?"
- Guardian Glass. (2024). "Glass Curtain Wall Systems".
- Payette Research. (2014). "Thermal Performance of Façades - Final Report".
- Construction Specifier. (2016). "Thermal Efficiency in Glazed Curtain Wall Systems".
پنلهای کامپوزیت:
- Dream Civil. (2023). "Aluminum Composite Panel (ACP): Uses, Cost, Advantages, Disadvantages".
- RTF - Rethinking The Future. (2022). "An Overview of ACP Panelling".
- Alumtechbond. (2021). "Aluminum Composite Panel (ACP) Compared to Other Building Materials".
- Facade Consultants Australia. "A Closer Look at Aluminum Composite Panel".
