سیستم‌های نصب، جزئیات فنی و محاسبات

یادم می‌آید اولین پروژه‌ای که مستقل روی آن کار کردم، یک ساختمان اداری 8 طبقه با نمای شیشه‌ای بود. طراحی در کامپیوتر فوق‌العاده بود، رندرها حرف نداشتند، کارفرما هم راضی بود. اما وقتی به سایت رفتم و مهندس اجرایی گفت: «خوب، حالا بگو این نما رو چطوری نصب کنیم؟» متوجه شدم که یک دنیا با طراحی فاصله دارم.

آن روز یاد گرفتم که طراحی نما فقط درباره زیبایی نیست؛ درباره سیستم‌های نصب، گره‌های فنی، آب‌بندی، باربری، و صدها جزئیات کوچکی است که اگر نادیده گرفته شوند، نمای زیبای شما می‌تواند به یک فاجعه تبدیل شود. این بخش، دنیای جذاب جزئیات فنی را برای شما باز می‌کند.

سیستم‌های نصب: Stick vs Unitized

در دنیای نماسازی مدرن، دو سیستم اصلی داریم که انتخاب بین آن‌ها می‌تواند کل پروژه را تحت تأثیر قرار دهد:

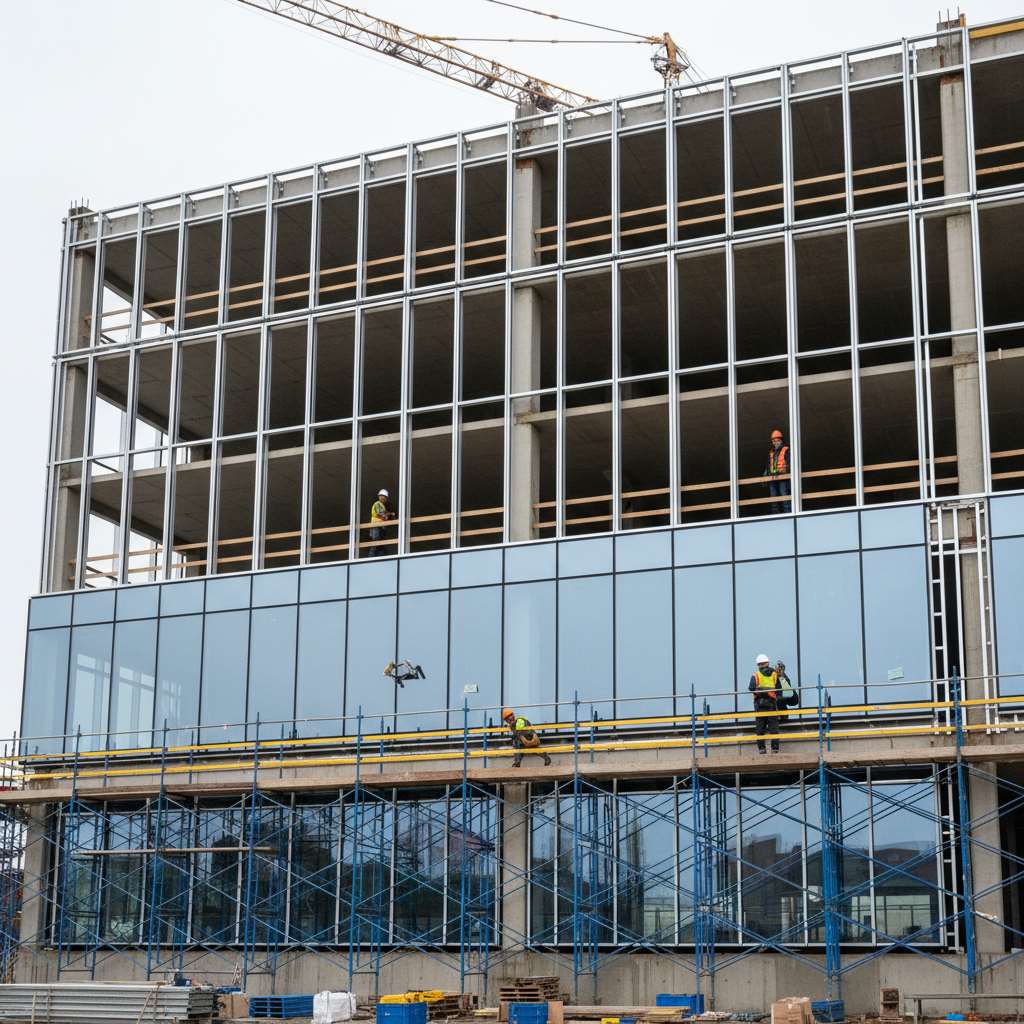

سیستم Stick (سیستم محلی)

در این روش، تمام اجزای نما - قاب‌ها (Mullions)، افقی‌ها (Transoms)، شیشه‌ها، و پانل‌ها - قطعه به قطعه در سایت مونتاژ می‌شوند.

مزایا:

• هزینه اولیه کمتر (20-30% ارزان‌تر)
• انعطاف‌پذیری بالا برای تغییرات در حین اجرا
• مناسب پروژه‌های کوچک و میان‌مدت
• نیازی به حمل و نقل حجیم نیست
• مناسب برای سایت‌های با دسترسی محدود

معایب:

• زمان‌بر (30-40% طولانی‌تر از Unitized)
• وابستگی شدید به آب و هوا
• کیفیت وابسته به مهارت نیروی کار محلی
• درزهای بیشتر = احتمال نشت بیشتر
• نیاز به داربست دائمی

کجا استفاده کنیم؟

• ساختمان‌های کمتر از 10 طبقه
• پروژه‌های با بودجه محدود
• سایت‌هایی که حمل یونیت‌های بزرگ ممکن نیست
• پروژه‌های با طراحی غیراستاندارد

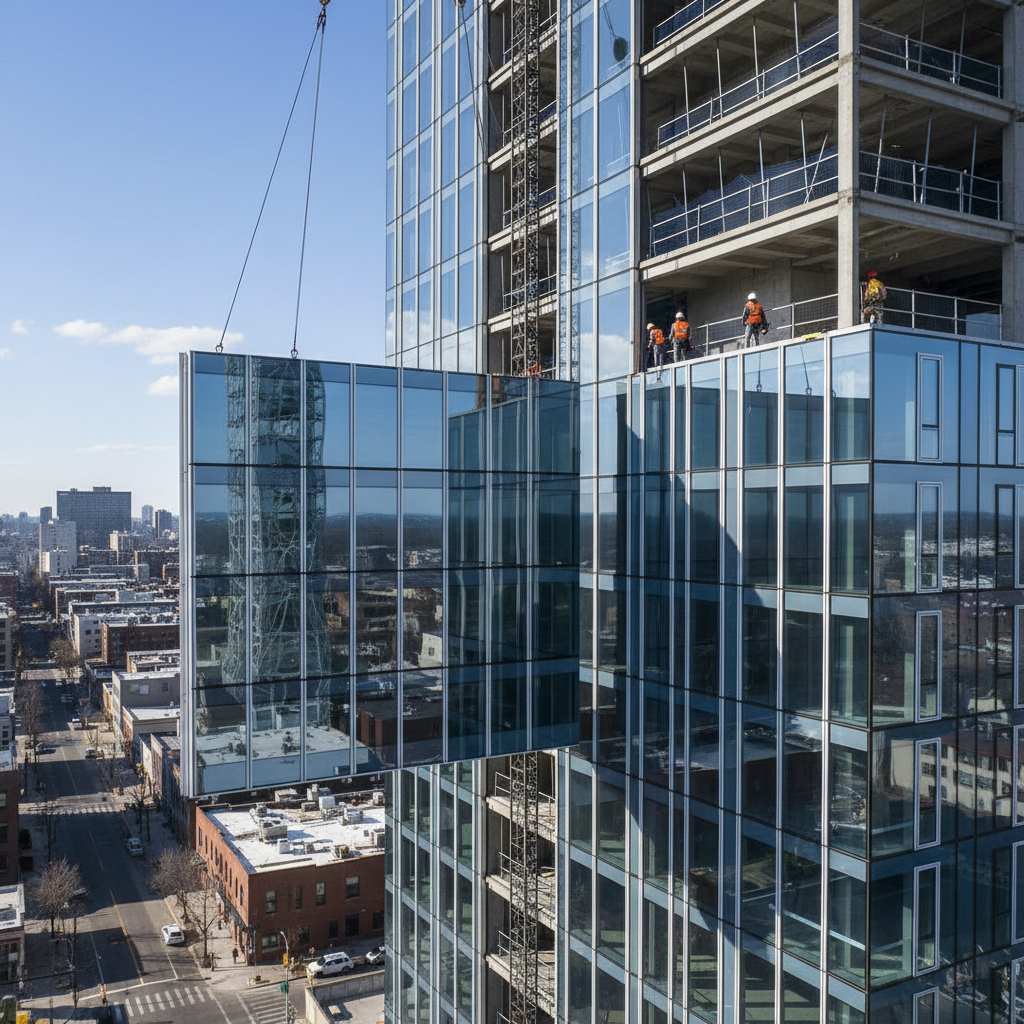

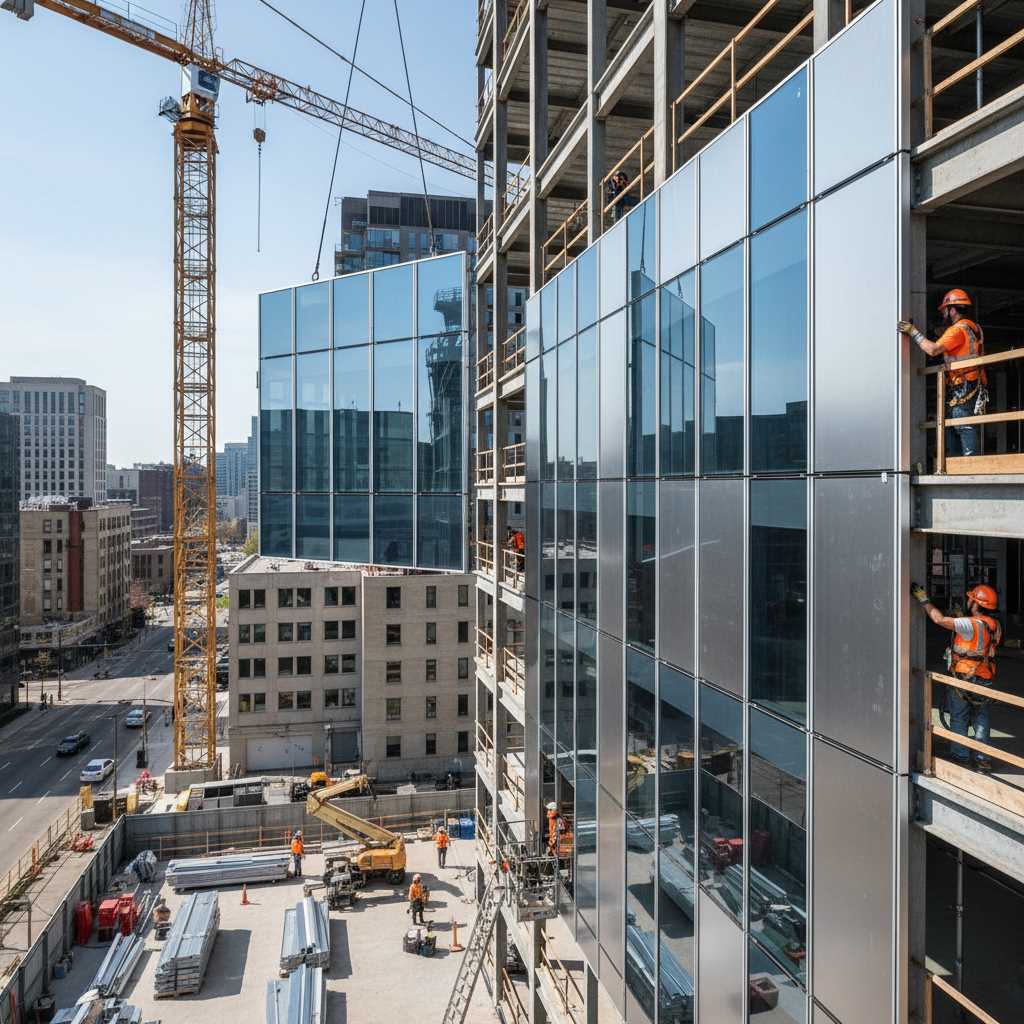

سیستم Unitized (سیستم پیش‌ساخته)

در این روش، قاب‌ها و شیشه‌ها در کارخانه به صورت پانل‌های کامل (معمولاً به ابعاد یک طبقه) مونتاژ می‌شوند و سپس با جرثقیل به سایت منتقل و نصب می‌شوند.

مزایا:

• سرعت نصب فوق‌العاده (50-70% سریع‌تر)
• کنترل کیفیت بالا (مونتاژ در محیط کنترل‌شده کارخانه)
• کمتر وابسته به آب و هوا
• درزها با سیستم Dry-Gasket (بدون سیلیکون)
• آب‌بندی بهتر و مطمئن‌تر
• ایمنی بیشتر (کمترین کار در ارتفاع)

معایب:

• هزینه بالاتر (20-40% گران‌تر)
• نیاز به برنامه‌ریزی دقیق
• حمل و نقل پیچیده
• سایت باید فضای کافی برای جرثقیل داشته باشد
• تغییرات در حین اجرا مشکل است

کجا استفاده کنیم؟

• ساختمان‌های بلند (بیش از 10 طبقه)
• پروژه‌های با تایم‌لاین فشرده
• مناطق با هزینه نیروی کار بالا
• پروژه‌های لوکس که کیفیت اولویت است

تحقیقات نشان می‌دهند که در پروژه‌های بزرگ، سیستم Unitized می‌تواند در کل هزینه‌ها صرفه‌جویی ایجاد کند چون سرعت نصب بالاتر یعنی کمتر هزینه داربست، کمتر هزینه جرثقیل، و زودتر تحویل پروژه (The AEC Associates, 2025).

سیستم ترکیبی: بهترین از هر دو دنیا

در بعضی پروژه‌های پیچیده، از ترکیبی از هر دو سیستم استفاده می‌شود:

• نمای اصلی: Unitized برای سرعت و کیفیت
• قسمت‌های پیچیده یا کوچک: Stick برای انعطاف‌پذیری

آناتومی یک نمای مدرن: اجزا و عناصر

بیایید یک پرده شیشه‌ای (Curtain Wall) را لایه به لایه باز کنیم:

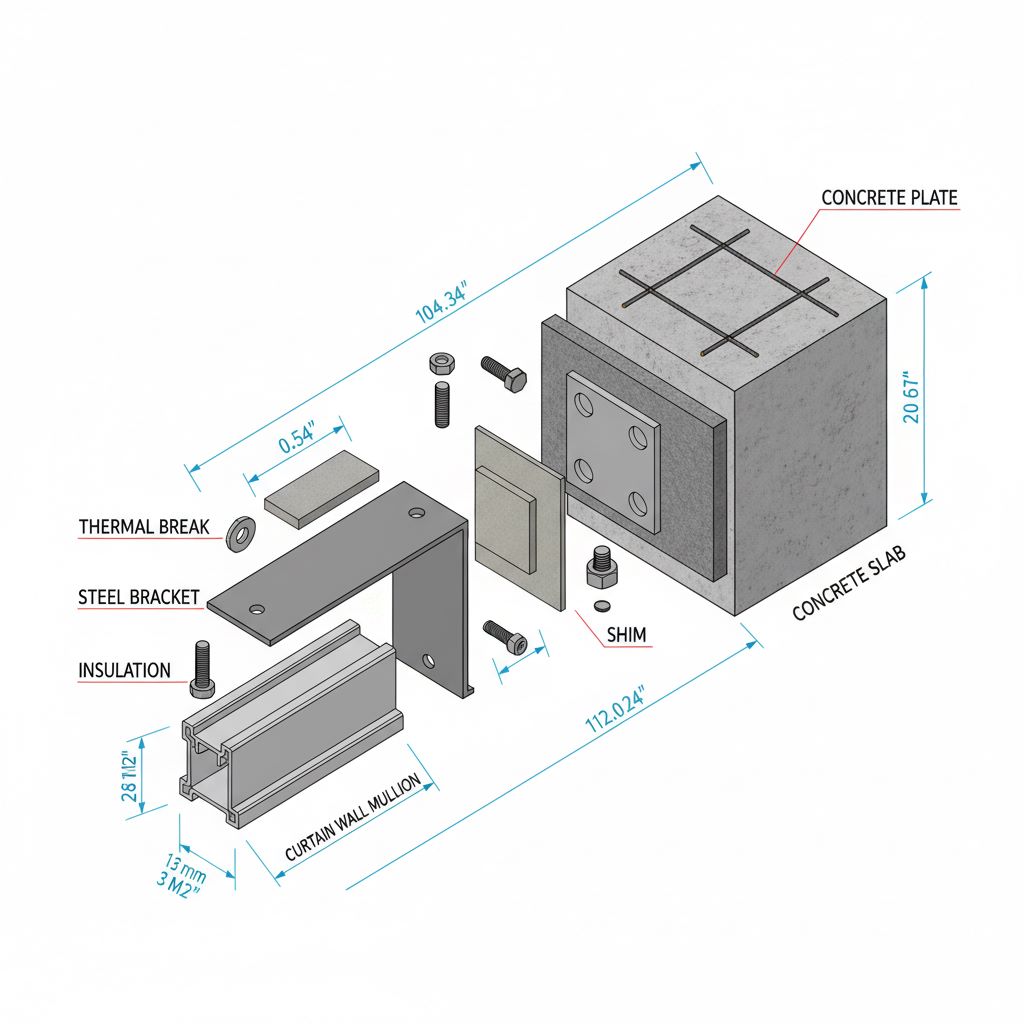

۱. سیستم لنگرگاه (Anchoring System)

این قسمت نمای شما را به سازه اصلی ساختمان متصل می‌کند. نکته کلیدی؟ باید استحکام داشته باشد، اما در عین حال اجازه حرکت بدهد!

چرا حرکت؟

• انبساط و انقباض حرارتی (یک نمای 30 متری آلومینیومی می‌تواند تا 15 میلی‌متر حرکت کند)
• حرکت ساختمان به دلیل باد یا زلزله
• نشست یا تغییر شکل سازه

انواع لنگرگاه:

• Fixed Anchor: ثابت - نقطه مرجع
• Sliding Anchor: لغزشی - اجازه حرکت عمودی می‌دهد
• Rocking Anchor: چرخشی - اجازه چرخش می‌دهد

نکته طراحی: معمولاً در هر پانل، یک لنگر ثابت (معمولاً پایین) و بقیه لغزشی قرار می‌دهیم.

۲. قاب‌های عمودی و افقی (Mullions & Transoms)

اینها استخوان‌بندی نما هستند. معمولاً از آلومینیوم اکسترود شده‌اند.

ویژگی‌های مهم:

• Thermal Break: شکستن حرارتی - یک لایه عایق (معمولاً پلیاوریتان) بین دو قسمت داخلی و خارجی قاب
• Drainage Channel: کانال زهکشی - برای تخلیه آب نفوذی
• Gasket Groove: شیار لاستیک - برای نصب درزبندها

عمق قاب چقدر باشد؟

این بستگی به چندین عامل دارد:

• نوع شیشه: شیشه سه جداره → قاب عمیق‌تر
• ارتفاع طبقه: طبقات بلندتر → بارهای بادی بیشتر → قاب قوی‌تر
• فاصله بین قاب‌ها: دهانه بزرگ‌تر → قاب قوی‌تر

معمولاً:

• ساختمان‌های کوتاه: 50-75 میلی‌متر
• ساختمان‌های متوسط: 100-150 میلی‌متر
• ساختمان‌های بلند: 150-285 میلی‌متر

۳. شیشه و پانل‌های پرکننده (Glazing & Infill Panels)

انواع شیشه:

• شیشه تک‌جداره: دیگر استفاده نمی‌شود (غیراستاندارد)
• شیشه دوجداره (Double Glazed): 80% پروژه‌های امروز
• شیشه سه‌جداره (Triple Glazed): برای اقلیم‌های سرد یا استانداردهای انرژی سخت

پوشش‌های خاص:

• Low-E (Low Emissivity): کاهش انتقال حرارتی
• Solar Control: کنترل عبور نور خورشید
• Self-Cleaning: خودتمیزشونده (پوشش نانو)

پانل‌های اسپندرل (Spandrel Panels):

این پانل‌ها قسمت‌های توپر نما هستند که معمولاً محل دال، سقف کاذب، و تاسیسات را می‌پوشانند.

مواد رایج:

• شیشه بک‌پنت (Back-Painted Glass)
• پانل‌های آلومینیوم کامپوزیت
• پانل‌های فلزی
• سنگ نازک

۴. سیستم آب‌بندی (Weather Sealing System)

این قلب امنیت نماست. اگر آب‌بندی درست نباشد، زیباترین نما هم می‌تواند تبدیل به یک فاجعه شود.

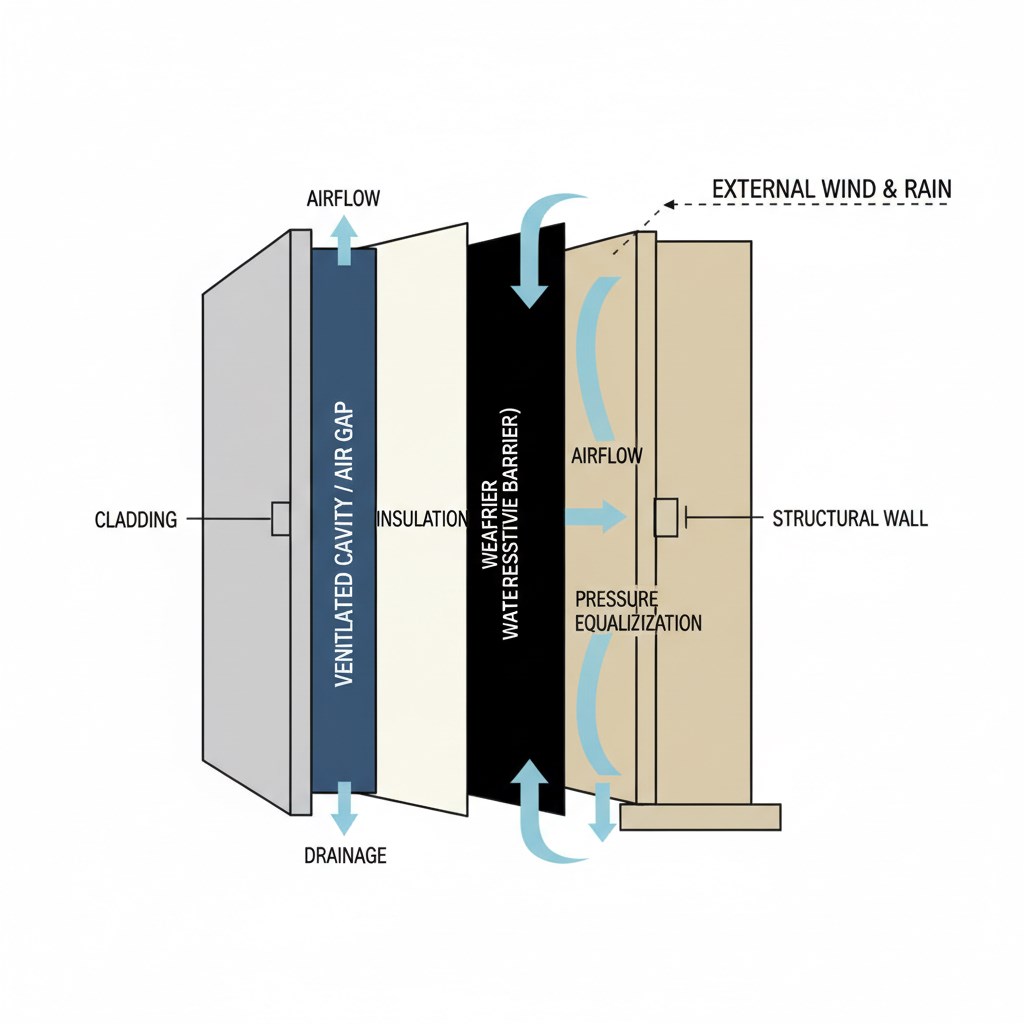

اصل Rainscreen:

نماهای مدرن بر اساس اصل "صفحه باران" طراحی می‌شوند. ایده ساده است: به جای اینکه بخواهیم نما را 100% آب‌بند کنیم (که غیرممکن است)، اجازه می‌دهیم مقدار کمی آب نفوذ کند، اما آن را کنترل‌شده تخلیه می‌کنیم.

چگونه کار می‌کند؟

1. خط اول دفاعی: درزبندها و سیلیکون‌ها - 95% آب را برمی‌گردانند
2. فضای میانی (Pressure-Equalized Chamber): اگر آب نفوذ کرد، وارد این فضا می‌شود
3. سیستم زهکشی: آب از طریق مجاری تخلیه به بیرون هدایت می‌شود

نکته حیاتی: این سیستم فقط زمانی کار می‌کند که فضای میانی با بیرون برابر فشار باشد. برای این کار، شکاف‌های کوچک کنترل‌شده (Pressure-Equalization Vents) در نما تعبیه می‌شود.

۵. گره اتصالی (Stack Joint)

مهم‌ترین نقطه در یک نمای Unitized است - جایی که دو یونیت بالا و پایین به هم متصل می‌شوند.

چالش‌ها:

• باید آب‌بند باشد
• باید اجازه حرکت بدهد
• باید دسترسی برای تعمیر داشته باشد

راه‌حل: سیستم Dry-Gasket که بدون سیلیکون، فقط با لاستیک‌های مهندسی شده آب‌بندی می‌کند.

محاسبات انرژی: علم پشت زیبایی

در سال 2025، هیچ نمایی نمی‌تواند بدون تحلیل انرژی طراحی شود. استانداردهای جدید این را اجباری کرده‌اند.

U-Value (ضریب انتقال حرارت)

این عدد نشان می‌دهد که چقدر حرارت از نما عبور می‌کند. هرچه کمتر، بهتر.

فرمول:

U-Value = 1 / R-Total

که R-Total مجموع مقاومت حرارتی تمام لایه‌ها است.

استانداردها:

• اقلیم گرم: U < 2.0 W/m²K
• اقلیم معتدل: U < 1.5 W/m²K
• اقلیم سرد: U < 1.0 W/m²K

چگونه U-Value را کاهش دهیم؟

• استفاده از شیشه چند جداره
• پر کردن فضای بین شیشه‌ها با گاز آرگون یا کریپتون
• استفاده از Thermal Break در قاب‌ها
• کاهش نسبت قاب به شیشه

SHGC (ضریب بهره گرمایی خورشید)

این عدد نشان می‌دهد چقدر از انرژی خورشید از شیشه عبور می‌کند. عدد بین 0 تا 1 است.

راهنمای انتخاب:

• نمای جنوبی در اقلیم گرم: SHGC < 0.25
• نمای شمالی در اقلیم سرد: SHGC = 0.40-0.60
• نمای شرقی/غربی: SHGC = 0.30-0.40

نکته مهم: SHGC کم یعنی گرمای کمتر، اما نور کمتر هم! باید تعادل پیدا کنید.

VLT (عبور نور مرئی)

درصد نور مرئی که از شیشه عبور می‌کند.

استانداردها:

• فضاهای اداری: VLT > 60%
• فضاهای تجاری: VLT > 50%
• فضاهای مسکونی: VLT > 70%

ترکیب ایده‌آل: SHGC کم + VLT بالا = شیشه‌های انتخابی که گرما را بلوک می‌کنند اما نور را عبور می‌دهند.

[تصویر پیشنهادی: energy-performance-comparison-chart.jpg - نمودار مقایسه عملکرد انرژی شیشه‌های مختلف]

شبیه‌سازی انرژی: ابزارهای حرفه‌ای

در پروژه‌های مدرن، ما از نرم‌افزارهایی مثل:

• EnergyPlus: شبیه‌سازی کامل انرژی ساختمان
• THERM: تحلیل پل‌های حرارتی
• WINDOW: تحلیل عملکرد پنجره‌ها
• Radiance: شبیه‌سازی نور طبیعی

استفاده می‌کنیم تا قبل از ساخت، بدانیم نما چگونه عمل خواهد کرد.

مثال واقعی: در یک پروژه اخیر، شبیه‌سازی نشان داد با تغییر SHGC از 0.40 به 0.25 در نمای غربی، می‌توانیم 22% مصرف انرژی سرمایش را کاهش دهیم (Ghoneim, 2025).

مدیریت باد: چالش ساختمان‌های بلند

هرچه ساختمان بلندتر باشد، بار بادی بیشتر است. نما باید این نیروها را تحمل کند.

محاسبه بار بادی

فرمول ساده:

P = 0.00256 × V² × Cp × G

که:

• P = فشار باد (پوند بر فوت مربع)
• V = سرعت باد (مایل در ساعت)
• Cp = ضریب فشار
• G = ضریب گاست

مثال:

• ارتفاع: 100 متر
• سرعت باد: 100 کیلومتر در ساعت
• فشار: حدود 2.4 کیلوپاسکال = 240 کیلوگرم بر متر مربع!

راه‌حل:

• استفاده از شیشه‌های ضخیم‌تر (8-12 میلی‌متر)
• قاب‌های قوی‌تر
• فاصله کمتر بین قاب‌ها

تست تونل باد

برای ساختمان‌های بلند (بیش از 30 طبقه)، معمولاً یک مدل کوچک ساختمان در تونل باد آزمایش می‌شود تا بارهای واقعی مشخص شوند.

آزمون‌های کیفیت: اثبات عملکرد

قبل از تولید انبوه، نمونه‌هایی از نما ساخته و آزمایش می‌شوند:

۱. آزمون نفوذ آب (ASTM E1105)

یک رک آب‌پاشی روی نما قرار می‌گیرد و با فشار مثبت (شبیه‌سازی باد)، آب پاشیده می‌شود.

استاندارد:

• فشار آب: 6.24 psf (300 Pa)
• مدت زمان: 15 دقیقه
• قابل قبول: هیچ نفوذ آبی به داخل نباشد

۲. آزمون نفوذ هوا (ASTM E283)

استانداردها:

• ساختمان‌های معمولی: < 0.30 cfm/ft² @ 75 Pa
• ساختمان‌های انرژی‌محور: < 0.15 cfm/ft² @ 75 Pa

۳. آزمون مقاومت ساختاری (ASTM E330)

نما تحت فشار و مکش (شبیه‌سازی باد) قرار می‌گیرد تا اطمینان حاصل شود شکسته نمی‌شود.

سطوح آزمون:

• Performance Pressure: 1.5 × بار طراحی
• Test Pressure: 1.0 × بار طراحی

۴. آزمون زلزله (Seismic Testing)

در مناطق زلزله‌خیز، نما باید بتواند حرکات جانبی تا 2-3% ارتفاع طبقه را تحمل کند بدون شکستن.

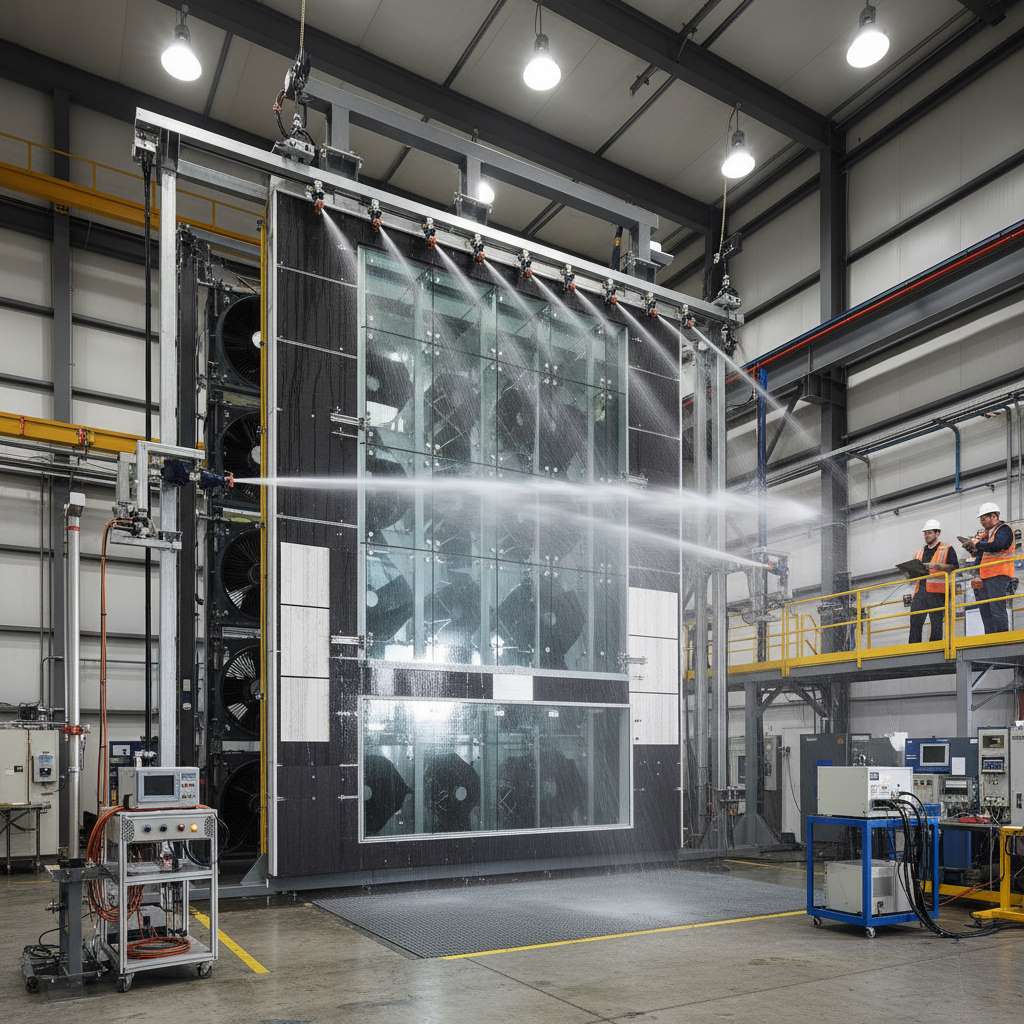

[تصویر پیشنهادی: facade-performance-testing.jpg - آزمون نمونه نما در آزمایشگاه]

استانداردها و مقررات

استانداردهای بین‌المللی:

ASTM (American Society for Testing and Materials):

• E283: نفوذ هوا
• E330: مقاومت ساختاری
• E331: نفوذ آب
• E1105: تست صحرایی آب

AAMA (American Architectural Manufacturers Association):

• 501: روش‌های تست عملکرد
• 511: محاسبه بارهای بادی

ISO:

• ISO 12543: شیشه لمینت
• ISO 12567: عملکرد حرارتی

مقررات ملی (برای ایران):

• مبحث 19 مقررات ملی ساختمان: صرفه‌جویی انرژی
• مبحث 3: بارگذاری (شامل بارهای بادی)
• مبحث 13: طراحی و اجرای ساختمان در برابر حریق

نکته مهم: در ایران، به دلیل تنوع اقلیمی، ضروری است که طراحی نما مطابق با اقلیم منطقه باشد.

نکات عملی برای اجرا

۱. کنترل کیفیت در سایت

چک‌لیست روزانه:

• بازرسی لنگرها و اتصالات
• بررسی راستای عمودی (Plumb) - حداکثر انحراف: 6 میلی‌متر در 3 متر
• بررسی فواصل یکنواخت درزها
• تست آب‌بندی محلی

۲. مدیریت تلرانس‌ها

حتی با دقت‌ترین طراحی، ساختمان کمی "خارج از مشخصات" ساخته می‌شود. نما باید این تفاوت‌ها را جذب کند.

تلرانس‌های معمول:

• سازه بتنی: ± 25 میلی‌متر
• سازه فلزی: ± 10 میلی‌متر
• نمای Stick: جذب تا ± 50 میلی‌متر
• نمای Unitized: جذب تا ± 25 میلی‌متر

۳. ایمنی

آمار تکان‌دهنده: 40% حوادث ساختمانی مربوط به کار در ارتفاع است.

الزامات:

• استفاده از هارنس برای کار در ارتفاع بیش از 2 متر
• داربست استاندارد با نرده حفاظ
• آموزش نیروی کار
• بررسی روزانه ابزار و تجهیزات

جمع‌بندی

در این بخش، از دنیای زیبایی‌شناسی به دنیای واقعیت و جزئیات فنی سفر کردیم. یاد گرفتیم که:

• سیستم نصب (Stick یا Unitized) تأثیر عمیقی بر هزینه، زمان، و کیفیت دارد
• هر عنصر نما (لنگر، قاب، شیشه، آب‌بندی) نقش حیاتی در عملکرد کلی دارد
• محاسبات انرژی دیگر اختیاری نیستند - استانداردها این را اجباری کرده‌اند
• آزمون‌های کیفیت راهی برای اثبات عملکرد قبل از اجرای کامل هستند
• توجه به جزئیات در اجرا می‌تواند تفاوت بین موفقیت و شکست را رقم بزند

نکته کلیدی: یک نمای خوب زمانی ساخته می‌شود که طراح، مهندس، تولیدکننده، و مجری همه با هم کار کنند. کار تیمی کلید است.

در بخش چهارم (نهایی)، به موضوعات نوین و آینده‌نگرانه می‌پردازیم: نماهای پاسخگو، IoT در نماسازی، نگهداری پیشگویانه با AI، و راهنمای عملی برای شروع پروژه‌تان.

منابع :

1. The AEC Associates (2025). "Curtain Walling Systems: Enhancing Modern Architecture And Energy Efficiency"
2. Wikipedia (2025). "Curtain wall (architecture)"
3. Novum Structures (2025). "What is a Curtain Wall System? Types, Materials, and Applications"
4. Enclos (2024). "Custom Curtainwall: Installation and Design"
5. Vicone (2025). "7 Curtain Wall Trends to Watch in 2025"
6. Mann Lee (2025). "Curtain Wall vs Window Wall: Choosing Facade Systems 2025"
7. Ghoneim, R. S. (2025). "Machine Learning for Adaptive Facade Design", Civil Engineering and Architecture, 13(2)
8. California Energy Commission (2025). "2025 Building Energy Efficiency Standards"
9. ScienceDirect (2024). "Energy-efficient building façades: A comprehensive review"
10. U.S. EPA (2025). "Benchmarking and Building Performance Standards Policy Toolkit"
